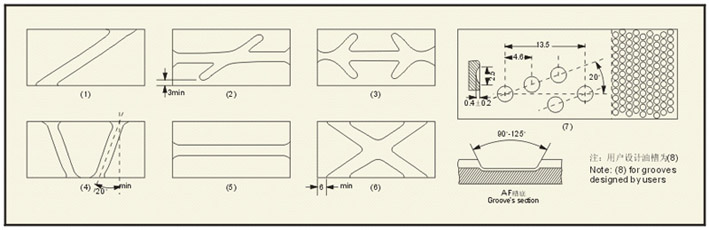

| JF型双金属轴套的油槽油穴形式 |
 |

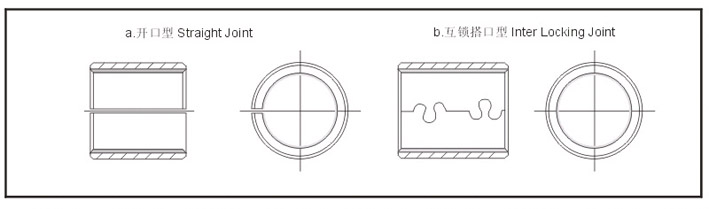

| JF 双金属轴套的接口形式 |
 |
| JF型双金属轴套的油孔设计 | ||||||
| 为使JF型双金属轴套在使用中，能得到充分的油润滑，因此推荐如下尺寸的油孔，无特殊要求的按此油孔标准制作。 | ||||||
| 轴承外径 | 大于至 | 14~22 | 22!44 | 40~50 | 50~100 | 100~180 |
| 油孔直径 | 3 | 3 | 3 | 6 | 7 | |
| 油孔的位置应避开接缝处和承载区域，并应有利于进油。 | ||||||
| JF 双金属板材厚度尺寸及公差 | ||||||||
| 公差厚度 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 |
| 钢基厚度 | 0.6 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 4 |
| 有效合金厚度 | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 1.0 |
| 可加工轴套壁厚 | 1+0.25 +0.15 | 1.5+0.25 +0.15 | 2+0.25 +0.15 | 2.5+0.25 +0.15 | 3+0.25 +0.15 | 3.5+0.25 +0.15 | 4+0.25 +0.15 | 4+0.25 +0.15 |
| 已加工轴套壁厚 | 1-0.025 | 1.5-0.03 | 2-0.035 | 2.5-0.04 | 3-0.045 | 3.5-0.05 | 4-0.055 | 4-0.06 |
| JF 双金属轴承合金化学成份 | ||||
| 公差厚度 | JF-800 | JF-720 | JF-700 | JF-20 |
| Cu | 余量 Remainder | 余量 Remainder | 余量 Remainder | 0.7~1.3 |
| Pb | 9.0~11.0 | 21.0~27.0 | 26.0~33.0 | - |
| Sn | 9.0~11.0 | 3.0~4.5 | 0.5 | 17.5~22.5 |
| Zn | 0.5 | 0.5 | 0.5 | - |
| P | 0.1 | 0.1 | 0.1 | |
| Fe | 0.7 | 0.7 | 0.7 | 0.7 |
| Ni | 0.5 | 0.5 | 0.5 | 0.1 |
| Sb | 0.2 | 0.2 | 0.2 | - |
| Ai | - | - | - | 余量 Remainder |
| Si | - | - | - | 0.7 |
| Mn | - | - | - | 0.7 |
| Ti | - | - | - | 0.2 |
| 其它 Other | 0.5 | 0.5 | 0.5 | 0.5 |
| JF双金属轴承物理性能 | |||||
| 物理性能 | JF-800 | JF-720 | JF-700 | JF-20 | |
| 最高静承载压力 N/mm2 | 150 | 130 | 120 | 100 | |
| 拉伸强度 N/mm2 | 150 | 150 | 200 | 200 | |
| 最高速度(油) m/s | 5 | 10 | 15 | 25 | |
| 摩擦系数(油) | 0.06~0.14 | 0.06~0.16 | 0.08~0.16 | 0.08~0.17 | |
| 允许PV值 N/mm2 m/s | 脂 | 2.8 | 2.8 | 2.5 | - |
| 油 | 10 | 10 | 8 | 6 | |
| “蓝宝石”疲劳级 Mpa | 125 | 115 | 105 | 85 | |
